800噸每天一體化污水處理設備參數設計

1、格柵渠（新建）：

用于污水進調節池之前的粗過濾。

設置位置：化糞池到調節池中間

格柵渠尺寸：2.5*0.5*1.5m

結構形式：地下鋼砼結構

自動撈渣格柵：1臺（材質：304不銹鋼）

2、調節池（新建）

用于調節進生化池的流量

設計流量：800m3/d

有效容積：200m3

停留時間：6h

數量：1座

水池尺寸：15.2*4.5*4.5m（池深）

結構形式：地下鋼砼結構

主要設備：

調節池設備潛污進水泵（4用4備用）

（1）型號及數量：50WQ10-10-0.75，8臺　　　　4用4備

（2）主要技術參數：流量10m3/h，揚程：10米，功率：0.75kW

品牌：國內一線

3、事故和檢修應急池（新建）

用于事故檢修應急存水

設計流量：800m3/d

有效容積：200m3

停留時間：6h

數量：1座

水池尺寸：18*5.1*5m（池深）

結構形式：地下鋼砼結構

主要設備：

調節池設備潛污進水泵（1用1備用）

（1）型號及數量：65WQ50-10-4，2臺　　　1用1備

（2）主要技術參數：流量50m3/h，揚程：10米，功率：4kW

品牌：國內一線

4、污水處理系統：

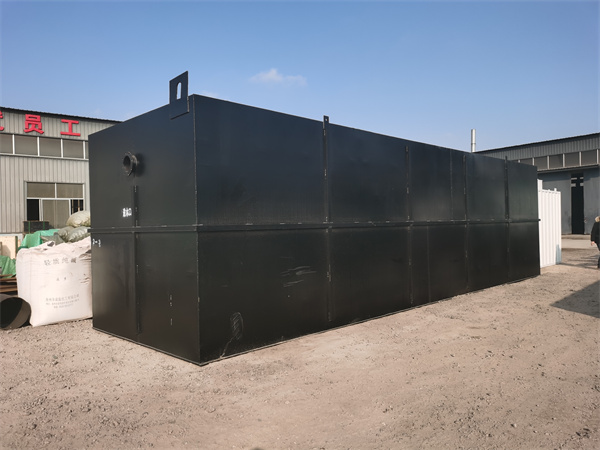

800噸每天一體化污水處理設備參數設計，為滿足醫院不同時期的水量要求，盡可能降低低水量時的運行成本，一體化污水處理設備4套并聯可獨立運行的200m3/天的地埋式污水設備（根據污水量的增加按每200噸逐級自動或手動開啟運行。）

設備總停留時間：≥13.5h

要求：

獨立和并聯運行的200m3/天處理量污水設備：4套

材質：耐酸堿級FRP材質/使用壽命＞60年

配套機電設備（僅供參考由廠家細化）：

1、三葉羅茨鼓風機(充分考慮消音系統和噪聲深度處理裝置）

（1）型號及數量：羅茨鼓風機YsR-80，8臺  4用4備

（2）升壓：28.9，風量：2.8m3/min，功率：4kw

（3）消音器 Dn80 1套 臥式

（4） 隔音罩  1.35*1*1m  1套

2、內裝生化填料：

型號： ZT-100-2000  裝填率90%，聚乙烯材質。

數量：1套

3、硝化回流泵：

（1）型號及數量：50WQ30-8-2.2，5臺　　4用1備

（2）主要技術參數：流量30m3/h，揚程：8米，功率：2.2kW

（３）回流比例：100％-300％

4、污泥回流泵：

（1）型號及數量：WQ10-10-0.75，8臺　　1用1備

（2）主要技術參數：流量10m3/h，揚程：10米，功率：0.75kW.

5、MBR膜組件：

（１）型號數量：

單組700平*4套，合計2800平方；配套304不銹鋼膜組件安裝固定支架

（2）材質：PVDF+ABS

（3）品牌：國內一線品牌，使用壽命＞3年

6、MBR膜產水泵反沖洗泵：

產水泵（自吸泵）：

（1）型號及數量：BZ15-6-1.5，2臺　　1用1備

（2）主要技術參數：流量15m3/h，吸程：6米，功率：1.5kW

反洗泵（潛污泵）：

（1）型號及數量：QW20-10-1.5，1臺　　1用

（2）（2）主要技術參數：流量20m3/h，揚程：10米，功率：1.5kW

7、消毒裝置：

氯消毒裝置：4組

單套有效容積：300L

消毒泵：8臺（4用4備用）

材質：PVC/PP

5、污泥處理系統

設置目的：

用于暫存污泥和污泥調理，后打入污泥脫水機進行脫水。

結 構 形 式：  PE

容 積：     4立方

水 深：     1.8m

數 量：     1座

尺 寸：     φ1.5*2.0m

壓濾機：    XWM-5-1臺（配套進料泵）

6、污水站除臭：

采用離子活性炭處理工藝（廠家深化）

除臭風量：3000m3/H（廠家深化）

收集系統：1套（PVC）

7、自動控制系統：

控制系統采用PLC控制，監控每個設備狀態，實現自動的聯鎖控制、過載報警功能及遠程控制。4套獨立MBR膜污水處理系統，帶一鍵培養生化細菌系統，帶遠程控制系統。

8、在線監測系統：

監測指標：COD、氨氮、總磷、PH、流量、余氯。

以上各指標各配套在線監測儀一臺。

數據采集儀：1臺

取樣泵：1臺（配套在線監測）

品牌要求：環保部門備案認證的在線監測設備
